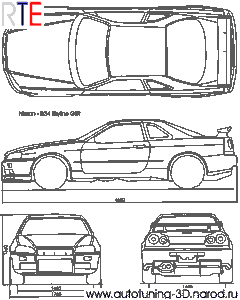

Во - первых, поработаем с чертежём. Этот чертёж не годится, т.к. на нём много лишней информации. Поэтому попотев немного в Adobe Photoshop, мы получаем:

Теперь наш чертёж пригоден для изготовления 3D модели Nissan'a.

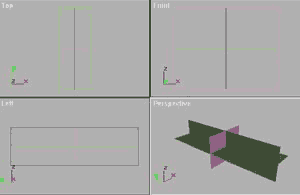

Во - вторых, настроим рабочую среду в 3D Studio Max. Сначала создадим 4 плоскости, на которые поместим 4 вида нашего авто: вид спереди, сзади, сбоку и сверху. Затем поместим на эти плоскости изображение Nissan'a соответственно, т.е. на плоскость вид спереди поместим вид машины спереди и т.д.

Для этого нажмём кнопку с буквой М и выберем Bitmap. Далее укажем путь к чертежу Nissan’a

Далее в настройках Cropping/Placement поменяем область выделения для соответствующего вида.

После нажатия на кнопку View Image появится окно в котором надо будет подогнать размеры выделенного прямоугольника под размеры нужного вида.

Для вида сбоку и сверху придётся воспользоваться Angle , где на виде сверху по координате W ставим значение -90, а для вида сбоку по координате V ставим 180.

Далее назначаем виды плоскостям соответственно. Для того чтобы в окнах не проекции были видны виды машины необходимо выбрать Smooth+Highlights, а для точности картинки Texture Correction. Также создадим материал для авто, чтобы бало видно вершины, для этого поставим галочку Wire. Это всё, что надо сделать для подготовки сцены.

Вот результат:
